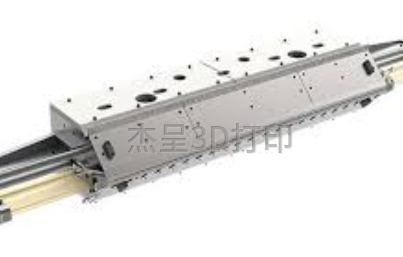

在高端挤出模具制造领域，平模头（Flat Die）的精度与流道设计的科学性直接决定了薄膜或片材的厚度公差与物理性能。随着工业4.0的深入，3D打印（增材制造）与3D扫描（逆向工程）的“双剑合璧”，正在重塑平模头的研发与维修流程。这种软硬件结合的技术路径，不仅突破了传统加工的几何限制，更实现了从实物到数字再到实物的闭环优化。本文将深入探讨平模头3D打印如何结合3D扫描，为模具制造提供高效的解决方案。
一、 3D扫描在平模头制造中的前置作用
3D扫描技术是连接物理世界与数字模型的桥梁。在平模头3D打印之前，高精度的3D扫描（如蓝光扫描或激光扫描）主要承担以下职责：
1. 逆向工程与流道获取： 许多老旧或进口平模头缺乏原始CAD数据。通过高精度扫描仪对其衣架式流道（Hanger Manifold）进行内腔扫描，可以获取精确的点云数据，随后转化为可编辑的CAD模型。这是进行3D打印仿制或改进的前提。
2. 损伤评估与修复： 平模头在使用过程中会产生磨损、腐蚀或形变。通过将受损模头的扫描数据与原始设计模型进行比对（偏差分析），工程师可以精准锁定磨损区域，从而利用3D打印技术进行“增材修复”，即在磨损部位直接打印堆焊材料。
3. 拓扑优化的原始参考： 扫描现有平模头的外形空间，可以为3D打印的拓扑优化提供边界条件。在保证机械强度的前提下，通过扫描数据界定减重区域，实现更轻量化且加热更均匀的模头结构。
二、 3D打印实现平模头性能飞跃
结合3D扫描获取的数字化模型后，3D打印（通常采用SLM金属激光选区熔化技术）展现出传统机加工无法比拟的优势：
1. 随形冷却/加热通道： 传统钻孔工艺只能加工直线流道，而3D打印可以根据3D扫描得到的腔体结构，设计出紧贴流道表面的“随形通道”。这使平模头的温度控制精度提升至±1℃以内，显著减少温差导致的薄膜厚度波动。
2. 复杂内流道一体化： 3D打印允许制造出具有复杂几何形状的内部歧管，减少了传统模具多块拼接带来的密封风险和挂料死角，极大提高了生产线的清料效率。
三、 3D扫描与3D打印的协同流程
要实现平模头的高质量制造，通常遵循以下标准作业流程：
第一步：数字化采集（Scan）。 使用工业级3D扫描仪对现有模头进行全尺寸扫描，获取精度可达0.02mm的点云数据，捕捉微小的磨损及复杂的曲线。
第二步：模型重建与优化（Design）。 将点云导入逆向软件进行封装、拟合，生成STP格式模型。在此基础上，结合仿真软件对流场进行优化，设计出最符合流体动力学的3D打印方案。
第三步：增材制造（Print）。 采用高性能金属材料（如1.2709模具钢或钛合金）进行打印。3D打印直接将扫描后的数字逻辑转化为实体，确保了设计意图的零偏差落地。
第四步：精加工与验证（Validate）。 3D打印出的平模头毛坯需经过热处理及CNC精加工。此时，再次利用3D扫描对成品进行检测，验证实际产品与优化设计模型的一致性，确保模唇开度等关键尺寸达标。
四、 结合应用中的核心挑战与局限
尽管3D扫描与3D打印的结合前景广阔，但在实际操作中仍面临挑战：
1. 表面粗糙度要求： 平模头内部流道要求极高的镜面效果（Ra 0.05以下），而3D打印零件表面较为粗糙。即使有3D扫描提供的精确模型，后期的电解抛光或流体磨粒流抛光依然是不可或缺且高成本的工序。
2. 扫描盲区问题： 平模头内部深孔或极窄缝隙是光学扫描的盲区。这要求工程师具备深厚的结构经验，结合CT扫描技术或通过逻辑推理补充缺失的内部几何数据。
3. 材料强度匹配： 3D打印金属件的各向异性可能在超高压挤出环境下产生疲劳裂纹，需通过严格的热处理工艺来消除残余应力，这增加了生产周期的复杂性。
五、 总结与行业展望
平模头3D打印与3D扫描的深度结合，标志着挤出模具从“经验制造”向“精准数字制造”的跨越。3D扫描解决了数据源的问题，而3D打印解决了制造可行性的问题。随着金属粉末成本的下降和后处理技术的自动化，未来这种结合模式将成为定制化、高性能平模头制造的主流手段。对于追求高品质薄膜生产的企业而言，掌握这一闭环技术将是提升核心竞争力的关键。
