在3D打印（增材制造）的工艺流程中，支撑结构被戏称为“必要的恶”。为了实现悬空结构或大角度倾斜面的精密成型，支撑必不可少，但传统的实心支撑往往造成大量的材料浪费与漫长的后处理时间。随着算法的演进，如何通过优化支撑形式来平衡打印稳定性与材料经济性，已成为提升制造效率的核心课题。本文将深入解析几种主流的支撑形式，探讨它们是如何在保证质量的前提下，实现材料利用率的最大化。

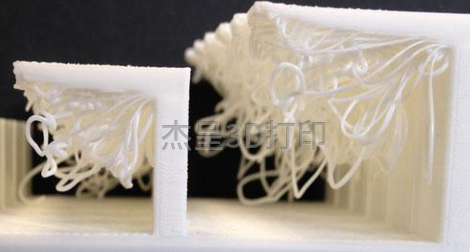

传统的线性支撑（Linear Support）类似于在建筑物下搭建密集的脚手架，虽然稳固，但与模型接触面积大，拆除后表面粗糙且材料耗费极高。树状支撑（Tree Support）的出现彻底改变了这一现状。它模仿生物界的生长逻辑，从打印底板出发，像树枝一样向模型悬空处延伸，仅在必要的支点处与模型产生微小接触。
这种结构的核心省料逻辑在于“点对点”支撑而非“面对面”支撑。由于树枝状结构内部多为中空或细杆，且能够巧妙绕过模型的主体部分，其耗材量通常仅为传统支撑的30%至50%。在FDM（熔融沉积）工艺中，树状支撑不仅减少了昂贵的工程塑料消耗，还因接触点少而显著降低了后处理打磨的难度，保护了零件的表面完整性。
在金属3D打印（如SLM选区激光熔化）或高精度光固化（SLA/DLP）领域，热应力与重力变形是主要威胁。点阵支撑（Lattice Support）利用拓扑优化原理，将支撑内部设计成蜂窝状、陀螺仪状或三周期极小曲面结构。这种结构在宏观上提供了极高的比强度，而在微观上则充满了大量空隙。
点阵支撑的省料秘诀在于“应力导向”。通过算法分析模型各部位受力，仅在应力集中区加密，而在低负载区疏化。相比于实心块状支撑，点阵结构能减少50%以上的金属粉末消耗。此外，由于金属打印往往涉及昂贵的钛合金或高温合金，这种材料节约直接转化为了显著的成本优势。同时，点阵支撑的空隙有利于粉末排出和热量散发，进一步降低了打印失败的风险。
从材料利用率的广义维度来看，水溶性支撑（如PVA）和易剥离支撑虽然在打印时看似消耗了材料，但它们通过降低废品率实现了“系统性省料”。在制造具有复杂内部流道的零件（如液压阀体）时，物理支撑无法通过人工去除。此时，使用可溶解材料作为支撑，可以在不伤及主体结构的前提下完成成型。
这种方案避免了因支撑无法拆除而导致的整件报废，将材料的有效利用率提升至100%。在多材料喷射打印（PolyJet）中，通过在支撑与模型之间设置极薄的“脆性界面层”，可以实现一撕即掉的效果。这不仅减少了后处理所需的酸洗或喷砂工序，也避免了因暴力拆卸导致的精密结构损毁，从全生命周期成本的角度实现了资源的节约。
最高级的省料方式莫过于“无需支撑”。通过在设计阶段引入自支撑角（Self-supporting angle）优化，将所有悬空结构控制在45度以内（视工艺而定），可以从根本上取消支撑。此外，利用粉末床工艺（如SLS选择性激光烧结）中未烧结粉末自带的支撑特性，可以实现嵌套打印，在一炉中叠放多个零件。这种“以件撑件”的方式极大提高了空间利用率，减少了非生产性耗材的产生。
3D打印支撑形式的演变，本质上是算法对材料分配控制权的精准化过程。无论是通过树状结构减少接触面积，还是利用点阵结构实现轻量化，亦或是通过设计优化规避支撑，其最终目标都是在数字化制造的语境下，寻找力学稳定性与资源节约的最优交点。随着AI算法介入支撑生成，未来的3D打印将更加趋向于“零废料”制造，进一步释放增材制造在可持续发展领域的巨大潜力。
