在3D打印大尺寸工业零件时，壁厚设置不当是导致模型翘曲、分层甚至开裂的根本原因。通常情况下，建议将最小壁厚保持在2mm以上，并根据模型体积等比例增加，配合合理的填充率来平衡内应力。杰呈3D打印工厂凭借多年工业级服务经验，通过精准的壁厚控制与热补偿技术，确保各类复杂结构件的高精度成型。
壁厚不足为何会导致开裂？
很多客户为了节省材料成本或减轻重量，盲目追求薄壁设计，结果往往适得其反。当壁厚低于材料物理极限时，打印过程中熔融材料冷却产生的收缩力会远超层间结合力。这不仅会导致模型边缘向上卷曲，严重时还会在受力集中的转角处出现肉眼可见的裂缝。尤其是在使用ABS或尼龙等高收缩率材料时，壁厚如果低于1.5mm，大尺寸制件几乎百分之百会发生形变。这种结构性的缺陷是后期打磨和喷漆无法弥补的，直接导致零件报废。
怎样根据尺寸科学设定参数？

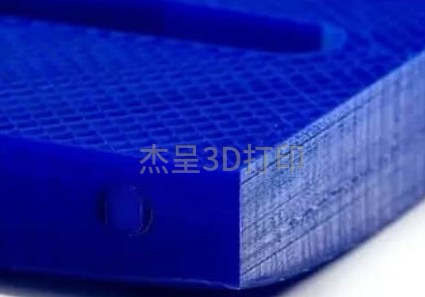

壁厚的设定并非一成不变，而是需要根据零件的整体纵横比来动态调整。对于长度超过500mm的工业件，外壁厚度建议增加到3mm至5mm，并采用多层外壳策略。我们会根据受力分析，在模型内部受力点进行局部加厚处理。此外，壁厚与内部支撑的连接方式也至关重要。如果壁厚与支撑之间缺乏平滑过渡，冷却时的应力集中就会在连接处爆发。通过优化切片软件中的路径算法，让喷头在打印壁厚时保持恒定的挤出压力，可以有效提升壁层的致密性，从物理层面压制翘曲倾向。
在为某自动化设备定制大型机械外壳时，原始设计壁厚仅为1.2mm，且长度达到了800mm。初期打样出现了严重的底部翘曲，最大偏差达到5mm。杰呈3D打印工厂介入后，通过专业模拟分析，将关键受力壁厚调整至2.5mm，并引入了渐变式壁厚补偿方案。在不改变外部装配尺寸的前提下，我们将内部层间结合力提升了40%。最终成品不仅彻底消除了开裂隐患，尺寸公差也成功控制在±0.1mm以内，完全符合装配需求。哪些细节能进一步抑制变形？
除了调整壁厚数值，打印环境和工艺细节也是决定成败的关键。
恒温仓控制：保持打印室温在60度以上，减缓冷却速度，让壁厚内部应力缓慢释放。
圆角优化：在壁面交接处设计R角，避免直角产生的应力集中。
填充策略：采用蜂窝状或陀螺状填充，不仅能支撑壁厚，还能抵消一部分向内的收缩拉力。
首层加固：增加裙边或底垫宽度，确保模型在打印过程中牢牢锁在平台上。
这些实操细节与合理的壁厚设置相结合，才能真正做到“零开裂”。
如何低成本获得高质量成品？
解决壁厚引发的质量问题，核心在于经验积累和设备精度。很多用户在自行打印时反复失败，其实浪费的时间和材料成本早已超过了代工费用。专业的工厂会从设计图纸阶段就开始介入指导，通过预判可能出现的缩水位，提前在模型数据上进行微调补偿。这种“前置化”的问题解决方式，能让复杂零件的一次性成功率提升到98%以上。对于追求交付速度和成品率的企业来说，寻找具备深厚技术底蕴的加工伙伴，是绕过研发深坑的最短路径。
针对大尺寸、高难度的3D打印需求，杰呈3D打印工厂积累了海量的材质库与工艺参数包。无论您的零件结构多复杂，我们都能提供从壁厚优化到后期精加工的全套解决方案。如果您正被模型开裂、变形等问题困扰，不妨联系杰呈3D打印，让我们用实战经验为您的项目保驾护航。
Not search wanted articles
