3D打印模型切片后出现莫名其妙的豁口、裂缝或表面缺失，往往是因为模型文件本身存在非流形边缘、法线反向或壁厚不足导致的，这不仅浪费材料，更耽误生产进度。解决这个问题的核心在于通过专业的修复软件检查模型闭合性，并根据打印工艺调整切片层厚与补偿参数。
检查模型文件的闭合性
很多客户送来的STL文件在视觉上是完整的，但在切片软件里一拉进度条就会看到明显的破洞或断层，这通常是由于建模时布尔运算错误产生的空洞。修复此类豁口的第一步是使用专业工具进行破损检测。杰呈的技术团队在处理复杂手办或精密零件时，会先通过专业软件扫描每一个三角面片，自动缝合那些只有几微米的细微间隙。如果模型存在法线翻转的情况，切片机就无法识别内外表面，从而导致该区域不产生路径。确保模型是一个完整的封闭实体，是杜绝切片豁口的基础前提。
优化壁厚与最小支撑结构
当模型的局部壁厚小于打印喷嘴直径或设定的扫描线宽度时，切片软件会自动忽略这些部分，从而在成品上形成豁口。这种现象在一些追求轻薄感的艺术品或薄壁外壳中非常常见。解决办法是在建模阶段增加特征厚度，或者在切片设置中开启薄壁检测功能。我们可以根据不同的材料特性调整挤出补偿，确保每一处细微的结构都能被精准还原。通过合理的参数调整，即便是结构极其复杂的模型，也能在切片阶段保持路径的连续性，避免因为计算偏差导致的表面缺失。
在杰呈3D打印工厂近期承接的一个工业级尼龙模型项目中，客户提供的原始模型在卡扣连接处存在大量0.2毫米左右的微小豁口。我们通过以下实战方案进行了解决： 技术介入：利用专业修复引擎对模型进行了全局布尔运算检查，修复了12处重叠面和4处非流形边缘。 参数优化：针对薄壁区域，将切片软件的最小扫描路径从0.4毫米优化至0.25毫米，并增加了15%的重叠填充率。 结果表现：修复后的模型切片路径完全闭合，成品卡扣强度提升了30%，表面无任何可见裂纹或空洞，一次性交付成功。
有时候豁口的出现并非模型问题，而是切片算法在处理大坡度表面或锐角结构时的计算丢失。尝试切换不同的切片引擎，或者将层高从0.2毫米细化到0.1毫米，往往能让原本破碎的路径变得平滑连续。特别是在处理具有曲面特征的零件时，开启自适应层高功能可以有效弥补由于层间距过大导致的视觉豁口。此外，检查退刀补偿和空驶速度设置也非常关键，过高的退刀值可能导致材料在重新挤出时供应不足，进而在打印起始点形成物理意义上的缺口。
选择匹配工艺与材料修补

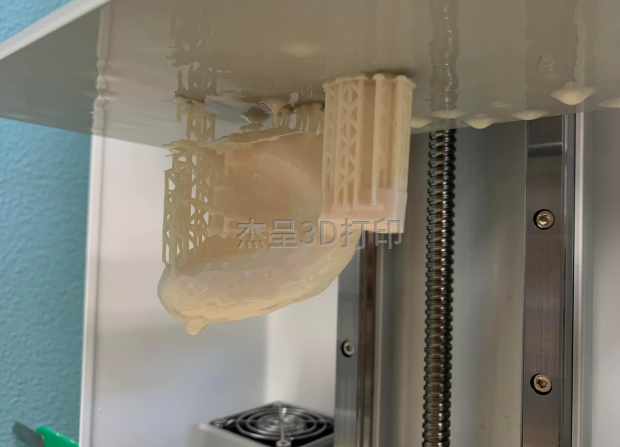

如果是因为打印过程中物理收缩导致的开裂式豁口，则需要从材料性质入手。不同的树脂或工程塑料在固化时有不同的收缩率，如果没有做好温度控制或摆放角度优化，模型在打印中后期会产生内应力拉扯。我们会针对客户的实际用途建议最合适的工艺路线，比如利用SLA的高精度来规避FDM容易出现的层间豁口。对于已经产生的细微瑕疵，杰呈拥有一套完整的后处理技术，包括同材质树脂填补和精细打磨，确保最终交付给客户的零件在结构完整性和外观精细度上都达到工业级标准。
解决3D打印中的技术难点，不仅需要高性能的设备，更需要丰富的实战排坑经验。如果您在生产中遇到难以解决的打印缺陷或模型处理难题，欢迎联系杰呈3D打印，我们将用专业的视角为您提供高效、可靠的增材制造解决方案。
Not search wanted articles
