光敏树脂打印技术模型粘平台取不下？调底层曝光+抬升速度

光敏树脂打印过程中，模型死死粘在平台上取不下来，甚至暴力拆解导致模型底座碎裂或平台受损，是许多厂家和个人高频遭遇的痛点。这种情况通常源于底层固化过度或吸盘效应过大。其实解决逻辑很简单：通过精准调控底层曝光时间与首层抬升速度，就能在保证稳固附着的同时，让脱模变得轻而易举。作为深耕行业多年的加工方，杰呈3D打印工厂凭借严苛的参数管理体系，为客户提供兼顾高精度与高成品率的工业级打印服务。

底层曝光是稳固与易拆的平衡点

底层曝光时间决定了模型与成型平台之间的粘接强度。为了防止掉底，很多操作人员习惯性地将底层曝光设置得极高，但这会导致树脂过度聚合，产生极强的分子间作用力。我们建议根据树脂特性，将底层曝光控制在正常曝光时间的5到8倍即可。如果发现模型边缘发白且坚硬如石，说明曝光时间依然偏长。适当调低3至5秒，你会发现铲刀轻轻一推，模型就能完整脱离，既保护了模型底部的平整度，也延长了打印平台的使用寿命。

优化抬升速度缓解吸盘效应

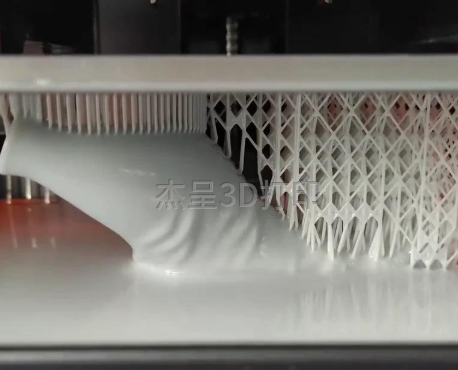

模型取不下的另一个隐形杀手是首层的抬升速度。当模型底层面积较大时，离型膜与平台之间会产生巨大的真空吸力。如果抬升速度过快，这种瞬时拉力不仅会让模型紧贴平台，还容易拉断支撑或导致离型膜变形。将底层抬升速度降低至每分钟40到60毫米，给树脂预留足够的流动补偿时间，能够有效缓解物理层面的粘滞力。慢一点，反而能让后续的脱模过程顺畅很多，这也是我们在处理大尺寸工业零件时常用的核心技巧。

杰呈实战案例解析参数优化成果

在杰呈3D打印工厂的日常订单中，精准的参数控制是品质的护城河。 曾有一家医疗器械企业委托我们打印一批高精度牙模，客户此前自行尝试时，因底层曝光过长导致模型底部频繁碎裂，合格率不足60%。杰呈介入后，工程师针对该高刚性树脂进行了梯度测试，将底层曝光从初始的60秒精准降至42秒，并将首层抬升速度下调了30%。最终这批500件牙模不仅实现了100%的完整脱模，底部尺寸偏差也严格控制在0.05毫米以内，生产周期缩短了2个工作日。 通过这种精细化的技术干预，我们不仅解决了取件难的问题，更保证了产品的高良品率。

日常操作中的物理辅助小窍门

除了软件参数的调整，物理层面的配合同样不可忽视。如果调整参数后仍有轻微粘连，可以在取件前使用酒精喷洒在模型与平台的接缝处，利用酒精的渗透性弱化粘接力。此外，定期检查平台的平整度并使用细砂纸进行轻微拉丝处理，可以增加物理抓取力而非化学粘合力，从而在较低曝光值下也能保证不掉底。解决光敏树脂打印难题，核心在于对设备物理特性与材料化学特性的深度掌握。

如果您在模型打印过程中频繁遇到变形、断裂或取件困难等技术瓶颈，或者对产品的表面精度有近乎苛刻的要求，杰呈3D打印工厂随时为您提供专业的解决方案。我们拥有百余台工业级联泰设备与经验丰富的工艺工程师团队，确保您的每一个设计都能完美落地。如果您有打样或小批量生产的需求，不妨联系杰呈3D打印，让我们用专业数据为您解决后顾之忧。

TAG：
