3D打印二次固化温度和时间怎么设？

很多刚接触光固化3D打印的朋友都会遇到模型粘手、强度不够甚至开裂的问题，其实这大多是因为二次固化环节没做到位。简单来说，二次固化的温度通常建议控制在40℃到60℃之间，而时间则根据模型体积大小，一般设定在15到30分钟。如果操作不当，辛苦打印出的成品很可能因为内应力不均而报废。为了帮大家解决这个焦虑，我们总结了一套实用的固化参数指南。杰呈3D打印工厂凭借十余年工业级加工经验，为您提供从打印到后处理的一站式高精度解决方案。

设置温度需兼顾材质特性

二次固化的核心目的是让树脂分子进一步交联，从而达到设计强度。温度设置不能一概而论：普通类树脂建议在常温或40℃左右即可，温度过高容易导致模型发黄或轻微变形。而对于工业级的耐高温树脂或高强度韧性树脂，则需要将温度提升至60℃左右，以激发其最佳的物理性能。我们需要明白，温度的作用是增加分子的活跃度，让固化反应更彻底，但必须控制在材料的热变形温度以下，否则成品精度会大打折扣。

时间分配要看模型壁厚

固化时间并不是越长越好。很多用户担心固化不透，动辄放置一个小时，结果模型变得非常脆，甚至出现表面裂纹。对于壁厚在2毫米以下的薄壁件，10分钟左右的紫外线照射配合旋转工作台就足够了。如果是实心大件或结构复杂的工业件，建议采取分段固化法：先固化20分钟，冷却后再补充10分钟。这样可以有效释放内部应力。我们的经验是，观察模型表面不再有粘滞感且色泽均匀时，基本就达到了固化平衡点。

实战案例揭秘专业后处理

在实际生产中，参数的精准度决定了良品率。 杰呈3D打印工厂曾承接一批高精密牙科模具和工业叶轮零件。初期客户反馈自行固化的叶轮在装配时韧性不足，容易崩边。我们介入后，针对该特殊韧性树脂，弃用了传统的常温固化，改用恒温55℃的水浴二次固化方案，持续时间精确控制在22分钟。通过对比发现，处理后的零件弯曲强度提升了18%，且批量生产的尺寸偏差控制在0.05毫米以内。这种基于材料学特性的参数调整，直接解决了客户产品在实际工况下易损坏的痛点。 通过对不同结构件进行分类固化，我们不仅保证了外观的支撑点痕迹降到最低，更确保了零件的机械性能达标。

避开常见误区提升成品率

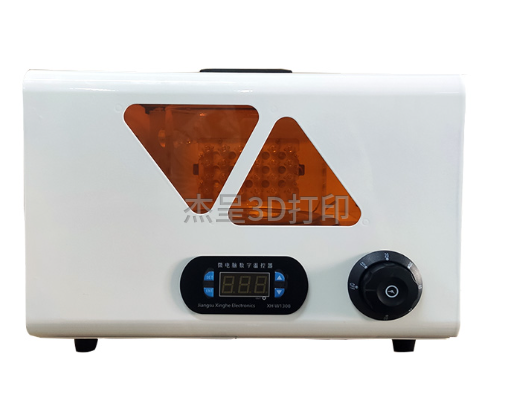

除了温度和时间，光源的均匀性也非常关键。很多朋友直接把模型放在太阳下晒，这种方式光照强度不可控，极易导致模型受热不均而翘曲。建议使用带有温控功能的二次固化箱，并确保模型在箱体内的每一个面都能接收到等量的紫外线。另外，固化前的清洗环节一定要彻底，残留的清洗剂在高温固化时会腐蚀表面，产生白斑。只要掌握了材料、温度、时间这三者的平衡，3D打印的成品品质就能有质的飞跃。

搞清楚了3D打印二次固化温度和时间的逻辑，相信您的模型成品质量会有明显提升。如果您在实际操作中遇到难以解决的变形、开裂或精度补偿问题，或者有大批量的工业零件需要高质量交付，欢迎联系杰呈3D打印。我们不仅有专业的后处理设备，更有丰富的实战参数库，确保每一个交付到您手中的零件都具备卓越的性能表现。

TAG：
