3D打印精度测试模型如何一次测出XY轴真实误差？

想要一次性精准测出3D打印机XY轴的真实误差，核心在于设计一个包含标准外径、内孔及直角跨度的专用标定模型，通过对比模型设计值与实测值的偏差量，即可锁定步进电机丢步或皮带松动带来的精度偏移。很多研发朋友常遇到模型电脑看很准、打出来装不上的窘境，这往往是因为忽略了XY轴在长距离运行下的线性累积误差。杰呈3D打印工厂依托高精度工业级设备与严苛的QC检测流程，确保每一个交付件的XY轴公差严格控制在正负0.05毫米以内。

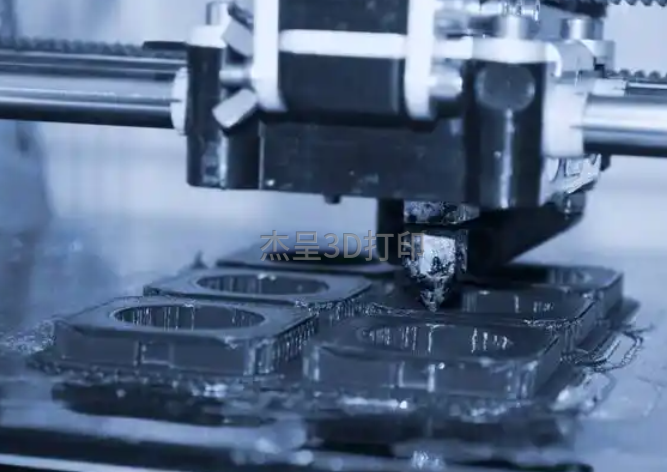

1. 设计科学的阶梯标定模型

很多客户习惯打印一个简单的正方体来测精度，但这很难区分出是整体缩放误差还是局部步进误差。真正有效的测试模型应该设计成阶梯状，比如分别在X轴和Y轴方向设置20毫米、50毫米、100毫米的测量位。通过这种多点对比，我们可以一眼看出误差是否随距离增加而线性放大。如果短距离准而长距离偏，说明机器的同步带可能存在磨损或张紧度不一，这种科学的排查方式能帮您快速定位设备状态，避免盲目调参。

2. 对比内外径差值锁定偏差

测量XY轴误差时，必须同时观测外扩尺寸和内孔缩水。通常情况下，由于熔融材料的物理特性，外径容易偏大而内孔容易偏小。如果在标定模型中，X轴方向的外径偏大了0.1毫米，而内孔也同步偏移，那么这就不是简单的材料补偿问题，而是XY轴的运动脉冲数需要重新校准。掌握了这种内外径对比法，您就能精准计算出机器在不同轴向上的真实位移补偿系数，从源头上解决装配零件过紧或过松的焦虑。

3. 实战案例拆解精度优化

精度不是喊出来的，而是靠精密数据跑出来的。在杰呈3D打印工厂为某精密电子企业定制的一批滑块组件中，客户对XY轴的孔位间距要求极高，误差上限仅为0.08毫米。初始样件实测发现Y轴跨度在150毫米处偏移了0.15毫米。杰呈技术团队通过打印自研的十字阶梯测试模型，分析得出Y轴驱动同步带存在细微偏摆。经更换工业级高刚性皮带并重新调整XY脉冲参数，二次交付的成品实测误差仅为0.03毫米，装配一次性通过，完美解决了长尺寸零件易变形、位移不准的痛点。

4. 掌握多点采样测量技巧

有了好的模型，测量方法也得对。很多人用游标卡尺随便掐一下就定结论，这其实是很不严谨的。在测量XY轴误差模型时，应采用多次平均值法，尤其是在模型底部、中部和顶部分别采样。因为机器的震动或丝杠的垂直度也会反作用于XY轴的平整度。通过这些真实数据的收集，我们可以为后续大规模生产提供可靠的补偿方案，确保每一批次的零件都能保持高度的尺寸一致性，这对于工业级结构件来说至关重要。

提升3D打印成品的精度，离不开对XY轴运动轨迹的精准把控。无论您的产品是精密医疗模具还是复杂航空结构，只要在设计初期参考科学的测试逻辑，就能少走很多弯路。如果您目前的打印成品始终无法达到满意的公差标准，或者在大尺寸打印时精度失控，欢迎联系杰呈3D打印。我们不仅为您提供稳定可靠的代工服务，更能协助您进行深度的精度优化与工艺调试，让您的每一个创意都能以最完美的尺寸呈现。选择杰呈3D打印，让工业级精度触手可及。
