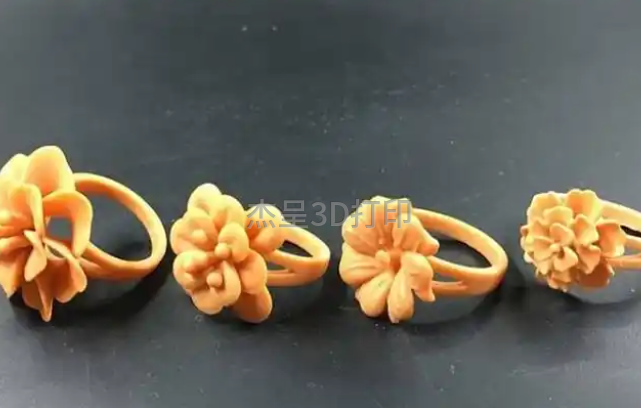

3D打印首饰蜡模缩水，直接导致金属铸造件尺寸偏差、表面粗糙甚至报废。根本原因在于树脂材料收缩率未被正确控制。解决方法是：在打印前读懂树脂技术参数表中的固化收缩率和后固化收缩率，并据此调整模型补偿系数。
第一步：认准两个收缩率
拿到一瓶新树脂，先看说明书上的两个数字：线性收缩率和体积收缩率。线性收缩率更直观，比如标注0.5%-0.8%，意味着每100毫米长度会缩0.5-0.8毫米。体积收缩率则影响整体重量。很多用户只关注打印时的收缩，忽略了后固化收缩——这恰恰是导致蜡模边缘变圆、花纹模糊的主因。杰呈3D打印工厂测试过市面12款常见首饰蜡模树脂，发现后固化阶段收缩率普遍比打印阶段高0.2%-0.3%。
打印收缩：发生在曝光成型过程，由树脂化学交联引起
后固化收缩：紫外灯箱固化时产生，需单独控制时间
案例：某珠宝定制商使用某品牌树脂，铸造后戒指内径缩了0.15毫米。杰呈介入后，重新测量其树脂的后固化收缩率为0.55%，将模型X/Y轴补偿值从1.003调整到1.008，并缩短后固化时间至12分钟，后续三批订单合格率从78%提升到96%。
第二步：看准树脂的Tg值
Tg值是玻璃化转变温度，简单说就是蜡模从硬脆状态开始变软的临界点。首饰铸造要求蜡模在40℃以下保持刚性，否则脱模或沾树粉时会变形。选择Tg高于50℃的树脂，能有效减少高温环境下的后缩。夏季车间温度容易超过32℃，低Tg树脂的蜡模存放超过4小时就可能出现塌陷性缩水。杰呈3D打印工厂推荐客户优先选Tg≥55℃的材料，尤其是批量生产时。同时注意树脂说明书上的环境耐受温度范围，这个参数比品牌名气更实用。
Tg低于45℃：只适合单件打样，不建议批量铸造
Tg高于55℃：适合多批次连续打印，缩水风险低
案例：一家银饰工厂使用低价树脂，夏季连续打印的蜡模表面出现橘皮纹。经杰呈检测，该树脂Tg值仅42℃，后固化后仍有0.7%的收缩。更换为杰呈推荐的Tg 58℃高稳定性树脂后，蜡模尺寸一致性达标，且浇铸后金重偏差控制在±0.02克内。
第三步：实测切片补偿系数
参数表上的收缩率是理想环境测出的。你的打印机实际光源功率、室温、层厚都会改变最终缩水程度。最有效的方法：打印一个直径10毫米的测试圆柱，用数显卡尺测五个点位，算出实际收缩率。然后反推切片软件中的X/Y补偿系数。公式很简单：补偿系数 = 1 + 实际收缩率。例如实测缩了0.6%，系数就是1.006。杰呈3D打印工厂每次接到新树脂批次，都会先打测试件并记录补偿值，积累成内部数据库供客户直接参考，省去自己摸索的时间。
建议每换一个树脂品牌就重新测一次
同一品牌不同颜色也可能有0.1%-0.2%的差异
案例：某客户自行打印一批吊坠蜡模，铸造后爪位偏细。杰呈将其树脂样本上机实测，发现实际收缩率比参数表高出0.18%，重新设定补偿系数后，蜡模爪位直径从0.85毫米稳定到0.99毫米，满足镶石要求。
第四步：控制环境与工艺
参数看懂了，操作细节跟不上照样缩水。打印仓温度建议恒定在25-28℃，温度波动会改变树脂粘度，导致层间收缩不均。另外，支撑结构密度不足时，悬空部位在剥离过程中被拉扯拉长，冷却后回缩明显。标准做法：接触点直径0.3毫米，每平方厘米至少4个支撑点。还有后固化时间，多数人以为越久越硬，实际上超过20分钟会导致多余交联，产生二次收缩。杰呈3D打印工厂的经验是：用紫外灯箱固化10-15分钟，且每面受光均匀。
如果你正在被蜡模缩水问题困扰，不妨寄几个样品到杰呈3D打印工厂。我们免费提供收缩率检测和补偿系数建议，还能根据你的铸造工艺匹配最合适的树脂型号。批量生产前先打测试件验证，避免整炉报废的风险。
Not search wanted articles
