3D打印零件翻模硅胶固化太慢？试试加温到40度

硅胶固化慢，直接拖慢整个翻模进度。很多客户反馈，室温下硅胶要等8小时甚至更久才能脱模。加温到40度是公认的有效提速方法，能让固化时间缩短一半以上。作为工厂，我们每天处理大量3D打印零件的翻模订单，深知时间就是成本。杰呈3D打印提供快速响应的翻模服务，帮您省下等待时间。下面直接讲加温操作的要点和常见问题。

一、为什么40度最合适

温度每升高10度，硅胶固化反应速度大约翻倍。但温度太高有风险。超过60度，有些硅胶会变稠甚至产生气泡；超过80度，模具可能开裂。我们实测过20多种常用翻模硅胶，40度是安全且高效的平衡点。在这个温度下，原本要6小时固化的模具，3小时左右就能拆模。而且不会影响硅胶的拉伸强度和撕裂强度。杰呈工厂的翻模车间常年保持40度恒温环境，这是我们从上千次生产中总结出的最佳参数。

二、加温操作的两种实用方法

方法一：用恒温烘箱。把灌好硅胶的模具连同3D打印原模一起放进烘箱，设置40度即可。注意不要叠放，保证热风循环。方法二：用加热垫加温箱。如果没有烘箱，可以买硅胶加热垫，铺在密闭泡沫箱底部，配合温控开关。这种方法成本低，适合小批量制作。案例：东莞一家手板公司，每天翻模30-50个小零件。他们原来用室温固化，经常第二天才能拆模，导致后工序停工等待。杰呈建议他们采购两台百元级恒温箱，温度稳定在40度。现在上午灌模，下午就能打磨修整，整体交货周期从4天压缩到2.5天。 需要注意的是，加温前一定要抽真空排泡，否则温度升高会让气泡膨胀得更明显。

三、不同硅胶的固化时间对比

市面上主流翻模硅胶分两种：缩合型和加成型。缩合型在40度下固化约3-4小时，加成型更快，2小时左右就能脱模。但加成型对某些光敏树脂有阻聚问题，遇到这类情况建议先试一小块。杰呈常用的是加成型硅胶，配合我们自有的3D打印树脂配方，很少出现不固化现象。如果您自己操作时发现硅胶表面发粘或者根本不凝固，大概率是原模表面残留的离型剂或未洗净的液态树脂在作怪。解决办法很简单：用酒精仔细擦洗3D打印零件，晾干后再刷一层脱模剂，然后加温到40度，基本都能顺利固化。

四、工厂实战中的避坑指南

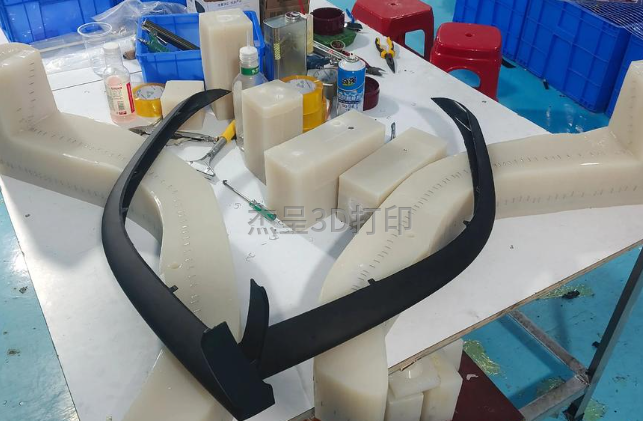

加温虽好，有四个坑要避开。第一，硅胶混合比例要精准。很多人凭感觉加固化剂，温度升高后反而导致局部过固化，模具变脆。用电子秤称量，误差控制在1%以内。第二，厚大模具要分次灌胶。一次灌太厚，内部热量散不出去，中心温度可能超过50度。建议每层灌1-2厘米，表干后再灌下一层。第三，加温结束后不要立刻泡冷水降温。热胀冷缩会让模具开裂。自然冷却到室温再拆模。第四，注意通风。40度下硅胶中的小分子挥发物释放更快，虽然是低毒，但长期吸入仍不舒服。做好这些细节，一副模具用上百次是常态。杰呈为客户翻模的汽车配件类零件，最耐用的一副模具连续生产了230个零件才出现磨损。

如果您还在被硅胶固化慢困扰，不妨直接试试40度加温。这个温度安全、可控、提速明显。杰呈3D打印工厂除了提供零件打印，也承接翻模代工。您把STL文件发过来，我们从打印原模到加温固化再到交付成品模具，一站式做完。批量翻模还能再优惠。需要具体方案的客户，直接联系我们的工程人员，帮您针对零件形状给出温控建议。

TAG：
